- Description
-

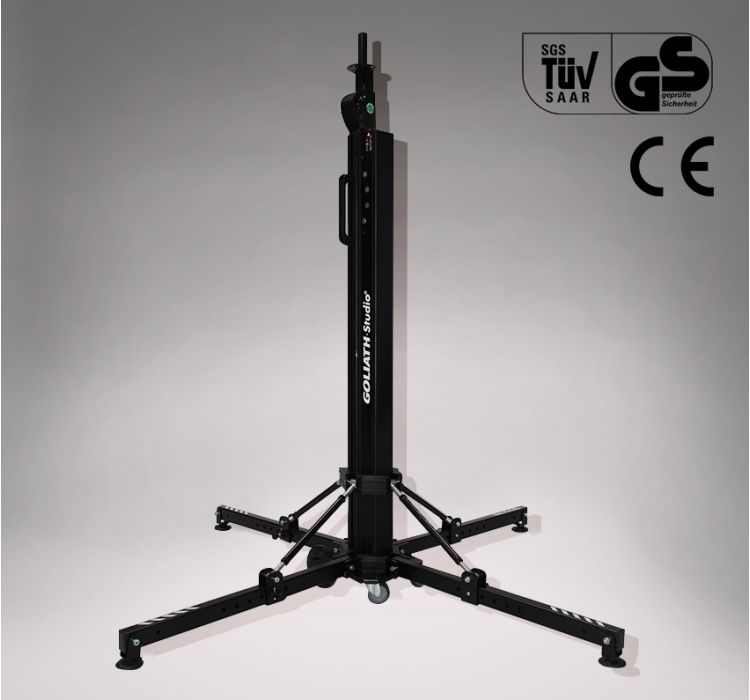

R 5200
Ce pied de levage est conçu pour recevoir un trussing, un grill technique ou tout autre système de son ou de lumière . Il convient parfaitement aux prestations scéniques. Son poids de 50kg et ses 2 grandes roues lui permettent d'être déplacé sans moyen de manutention par un seul opérateur.
- Capacité de charge de 200 kg
- Hauteur de chargement à 1,85 m pour un déploiement jusque 5 m
Un usage simplifié pour plus de sécurité
Le pied de levage R5200 utilise une transmission par crémaillère sécurisée (breveté) en remplacement des traditionnels systèmes à câble et poulies. Le système de transmission linéaire de la crémaillère permet un déploiement régulier et sans à coup de vos équipements d’éclairage et les mouvements en tête de mat (à 5 m) ont une amplitude jusque 10 fois inférieure à celle des systèmes à câble. Ils sont équipés d’un frein automatique et d'une sécurité anti chute pour les modules supérieurs qui permettent de sécuriser la charge en toutes circonstances.
Plus besoin de s'arrêter pour mettre les goupilles, on gagne ainsi en efficacité et en sécurité !Construction de qualité
La construction du R5200 est particulièrement soignée. Réalisé à 100% en aluminium, doté de systèmes de rattrapage de jeux, et d'une grande précision mécanique, ce pied de levage est conçus pour gérer un matériel son et lumière sophistiqué et fragile.
Le réglage de stabilité des 4 pieds se fait par l'intermédiaire d'un double réglage angulaire du pied et de la bielle.
Stabilité et mobilité
Le R5200 est doté d'un système de 4 pieds mécano soudé repliables, particulièrement stable et anti dérapant. Chaque pied coulisse sur une bielle et dispose d'un positionnement angulaire et verrouillable à volonté. L'ajustement fin se fait par vissage de la bielle. En position repliée, les pieds sont verrouillés verticalement.
Le R 5200 est doté de 4 roulettes et d'une poignée qui permettent de le positionner facilement et de 2 grandes roues de sorte qu'un opérateur seul peut le tracter sur chantier.
Flexibilité de fixation
Le pied de levage est livré avec une extension /fixation de 35mm mâle qui convient à la plupart des accessoires ou fixation d'enceinte et dispose en option d'une housse de protection.
- Onglet caractéristiques techniques
-
- Hauteur min : 1,855m
- Diamètre pied : 2x2 m
- Poids unitaire : 69 Kg
- Matériaux : aluminium
- Pieds : 4 pieds en acier haute résistance multiposition repliables et reglables
- Nombre de modules : 3 modules télescopiques
- Niveau à bulle : Oui
- Manivelle amovible : Oui
- Échelle de réglage : Oui
- Housse de transport : non inclus
- Roues de transport : Grandes roues caoutchouc
- Sortie/adaptateur : Sortie male 35mm
- Charge maximale : 200kg
- Définir/configurer
-
Ce manuel utilisateur a été conçu pour vous permettre d’utiliser votre élévateur Goliath-studio Série R dans les meilleures conditions de sécurité et d’efficacité.
Vous pouvez le télécharger ci-dessous.
De plus, vous pouvez également réutiliser vos propres accessoires et structures. Pour plus de details, voir ci-dessous.
