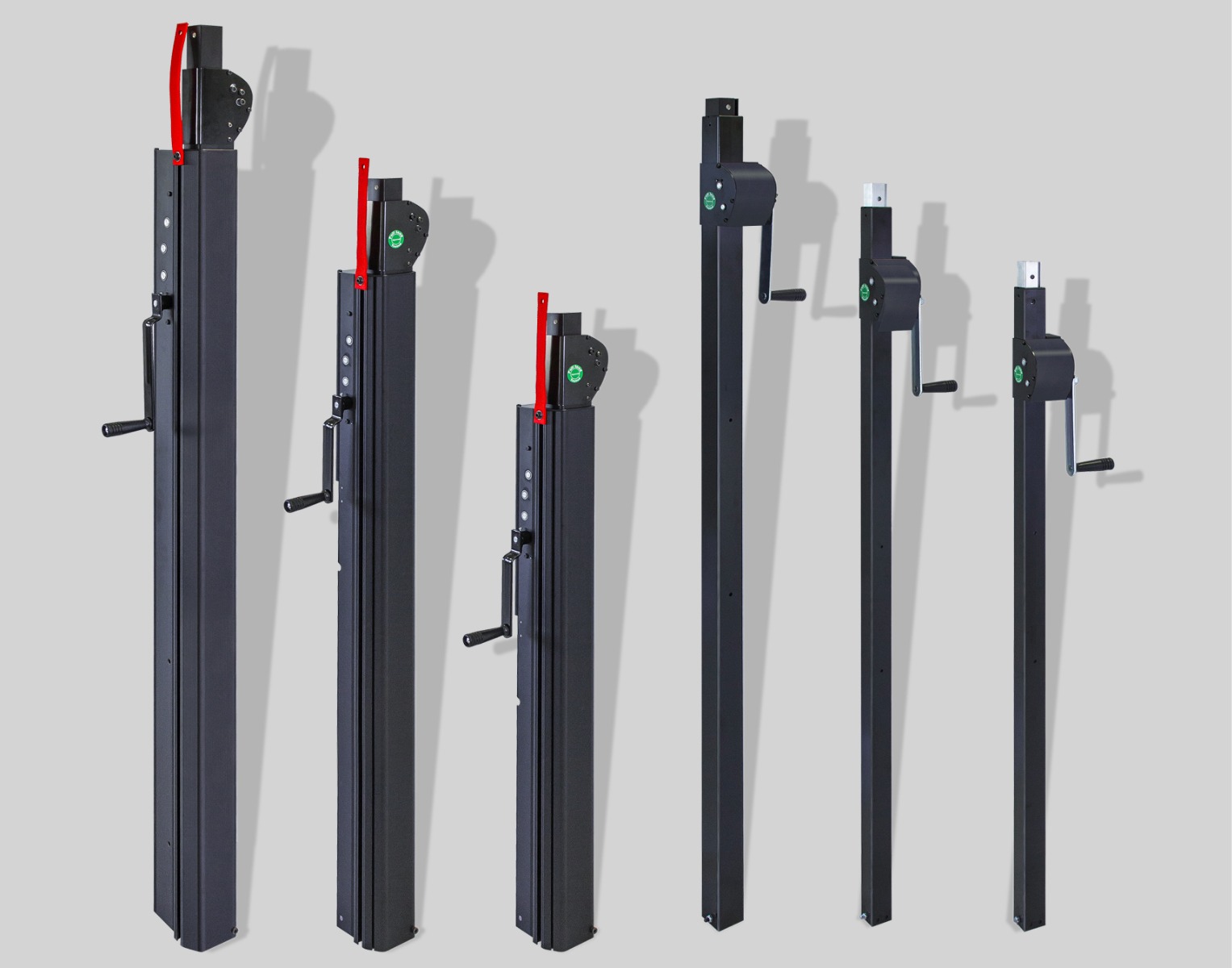

Mats de levage sans pieds

Goliath propose aux intégrateurs et constructeurs une gamme de systèmes de levage télescopiques prêts à l'emploi, permettant de lever des charges de 10 à 200 kg par mât, jusque 5 mètres.

Les mâts télescopiques Goliath constituent une alternative technique et économique aux systèmes de levage construits à partir de treuils, câbles, poulies et autres éléments de structure.

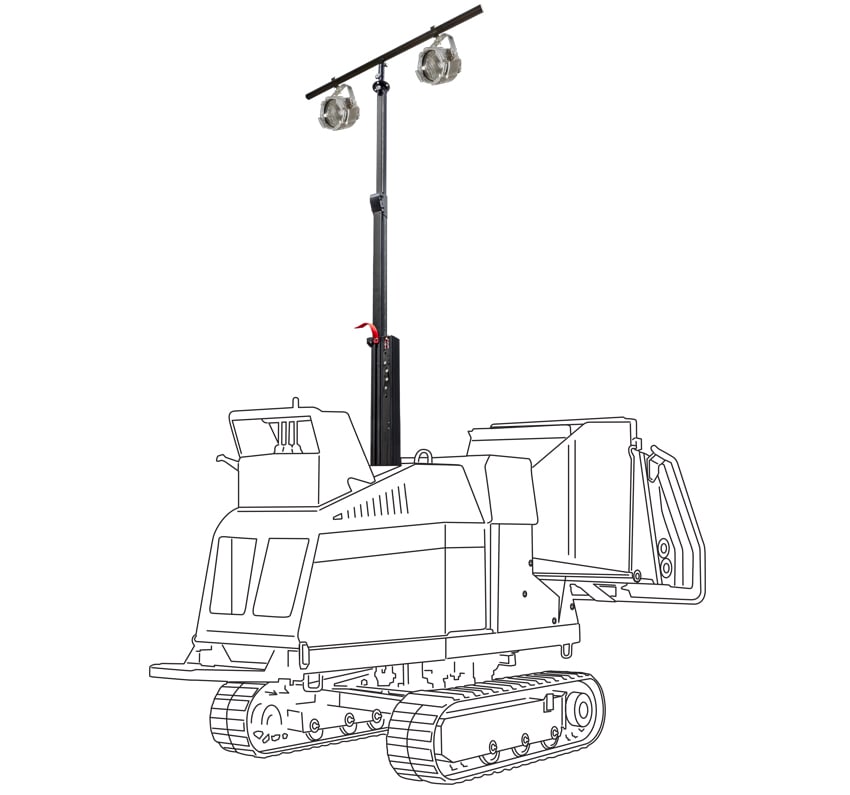

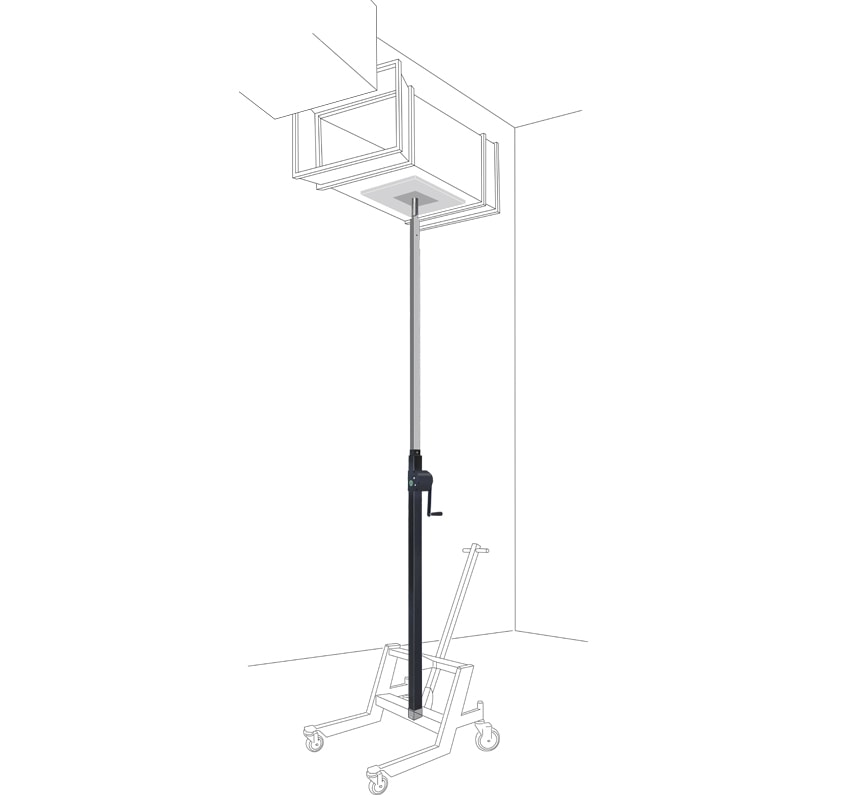

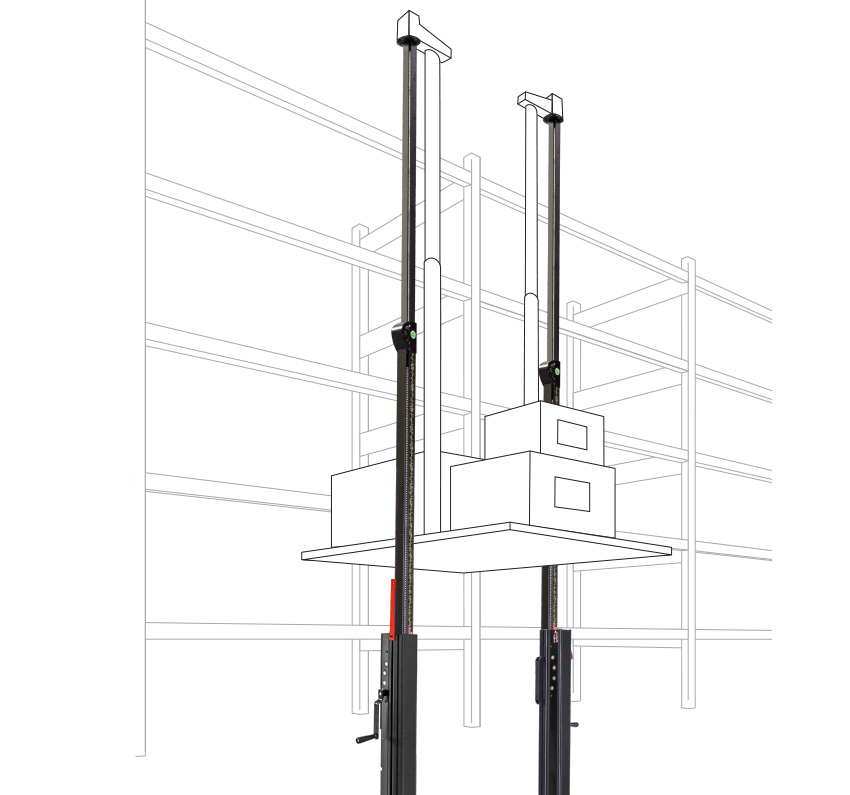

Ces mâts télescopiques, aussi appelés crics mécaniques, sont utilisés seul ou en multiples, éventuellement couplés les uns aux autres (afin de n'avoir à actionner qu'une seule manivelle) pour déplacer une charge ou élever et supporter une fonction (éclairage, video, système mécanique)

Ils peuvent aussi être intégré à une construction ou une machine pour actionner un système mécanique (effort mini de 15kg)

UNE UTILISATION PLUS SIMPLE ET PLUS SURE

Contrairement à une conception à câble qui requiert des renvois de poulie, source de frottements importants, et qui, au fur et à mesure de son enroulement sur la bobine du treuil, accroit l’effort sur la manivelle, le système Goliath requiert un effort réduit et constant ( environ 7kg d’effort / effort réduit de 30 à 70%).

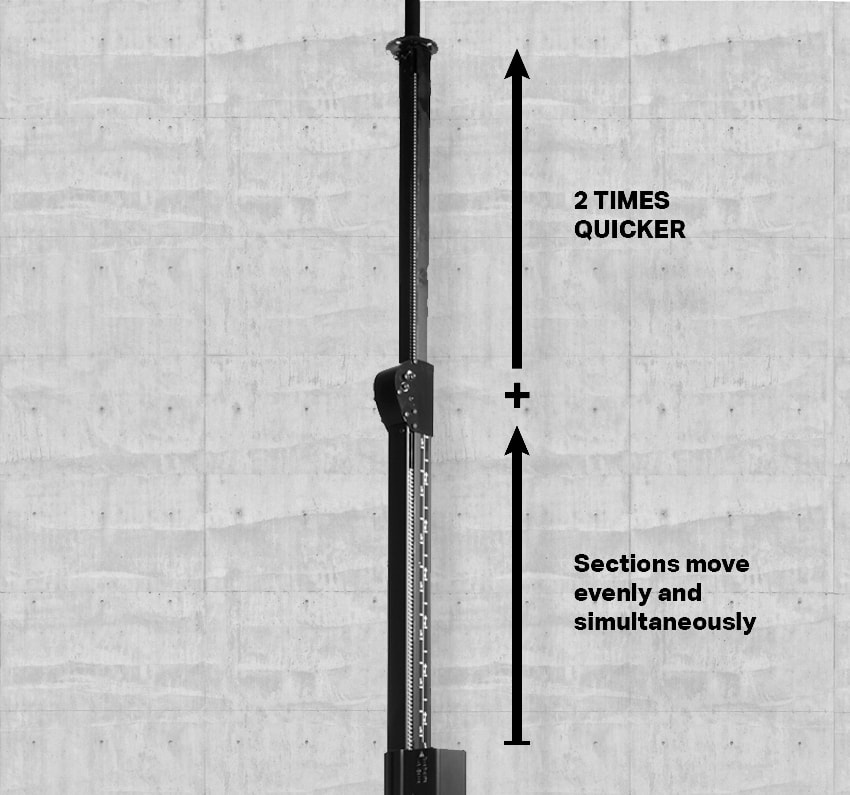

Le mécanisme de frein intégré réduit, quant à lui, considérablement les frottements lors de la descente de la charge requérant un effort minimal sur la manivelle (environ 4kg d’effort). Combiné à un système de démultiplication très efficace, les crics Goliath déploient leurs modules supérieurs simultanément. L’absence de goupille sur chaque module grâce au système de sécurité antichute automatique rend l’opération simple et extrêmement rapide. Les modules supérieurs ont automatiquement une longueur égale pour une sécurité optimum (règle obligatoire et commune à tous les systèmes de levage).

L’usure d’un câble, dont la durée de vie est nettement inférieure à celle du treuil, est directement liée à la torsion de celui-ci sous contrainte de charge lors de son enroulement, et de son éventuel écrasement lorsque les pignons du treuil ne sont pas protégés (en dépit de la réglementation en vigueur). Compte tenu de l’exposition à un éventuel risque de chute (notamment lorsque les sécurités ne sont pas en place), il est obligatoire de vérifier et remplacer le câble de l’élévateur régulièrement, ce qui n’est pas chose aisée.

Le système à crémaillère Goliath élimine les risques et opérations de maintenance inhérentes à la détérioration du câble.

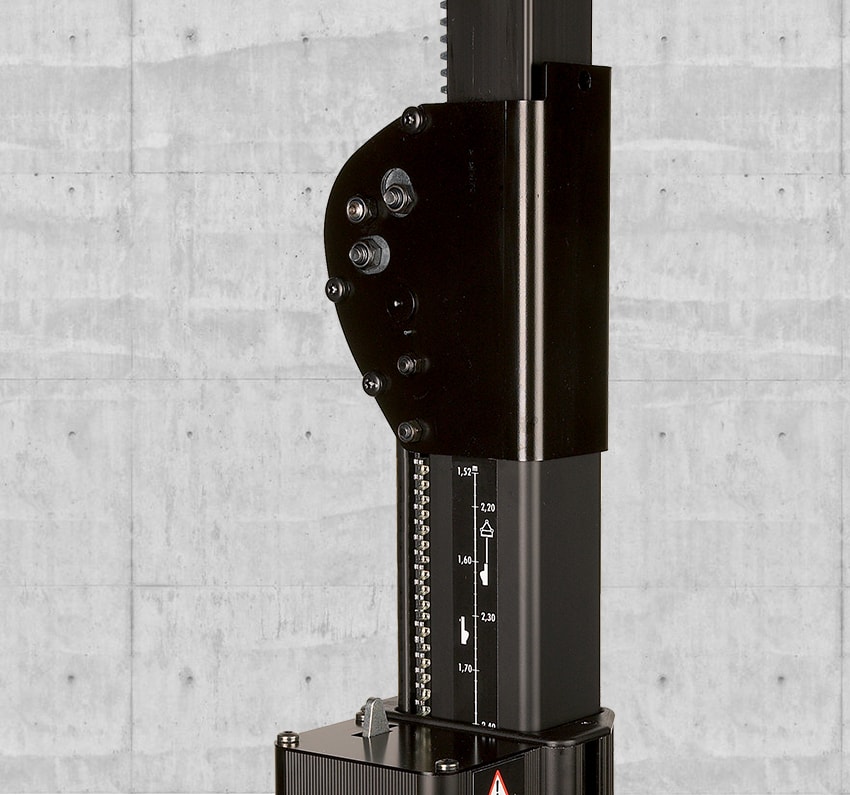

Enfin, un système de sécurité antichute sécurise automatiquement les  modules supérieurs.

Toute la gamme de mâts Goliath est conforme aux réglementations, normalisations et recommandations européennes (notamment : directives 2006/42/CE, normes EN12100-2010, EN13157+A1, règlement BGVC1 et BGG912, DIN 15560-27 :2006). Ils bénéficient également des certificats CE correspondants.

DESIGN

Les mâts Goliath Studio ont été conçus pour être légers et puissants. Réalisés à partir de profils aluminium anodisé noir, ils sont environ 30% plus légers, pour un transport et une manutention facilitée tout en en gardant un excellent niveau de protection contre la corrosion et un design très esthétique.

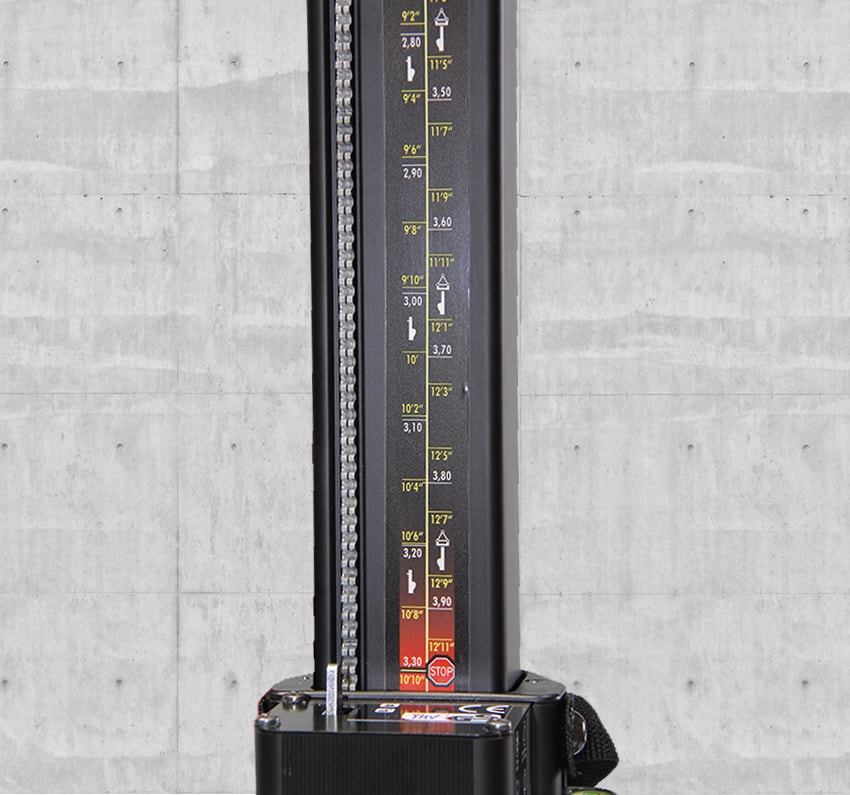

Ils sont également munis d’une échelle graduée permettant un positionnement précis de la structure et facilitant le réglage simultané de plusieurs élévateurs au centimètre. La hauteur de positionnement est directement lisible sur l’échelle à l’intersection des 2 premiers modules.

Nos mâts sont également équipés d’une manivelle amovible afin d’éviter toute manipulation non autorisée. La manivelle peut être retirée à tout moment sans risques, que l’élévateur soit déployé ou non, porteur d’une charge ou non.

UNE GAMME COMPLETE D’ACCESSOIRES

Les élévateurs Goliath PRO dispose d’une gamme complète d’accessoires.

Fixation du mât télescopique

Chaque modèle de mât  bénéficie d'un système de coulisse réglable qui se positionne sur le module 1. Ces coulisses disposent de 3 ou 4 points de fixation suivant les modèles, qui permettent de coupler le mat à son support.

Le module 1 des modèles P4000/4700/5200 disposent également de rainures longitudinales de fixation pour écrou captif M8.

Alternativement Goliath propose des omega de fixation.

Connection en tête de mât

Le module supérieur des mâts télescopiques Goliath est un profil aluminium qui permet le positionnement d'un tube rond de diamètre externe de 28mm (série B) ou 35 mm (série P).

Un orifice transversal permet le positionnement d'une vis ou d'une goupille de verrouillage.

Goliath propose en outre les accessoires suivants:

  • Adaptateur mâle 28/35mm, 35/35mm et 35/28mm
  • Module réglable d'extension de 500 mm pour série B ou P qui permet d'augmenter la hauteur de levage

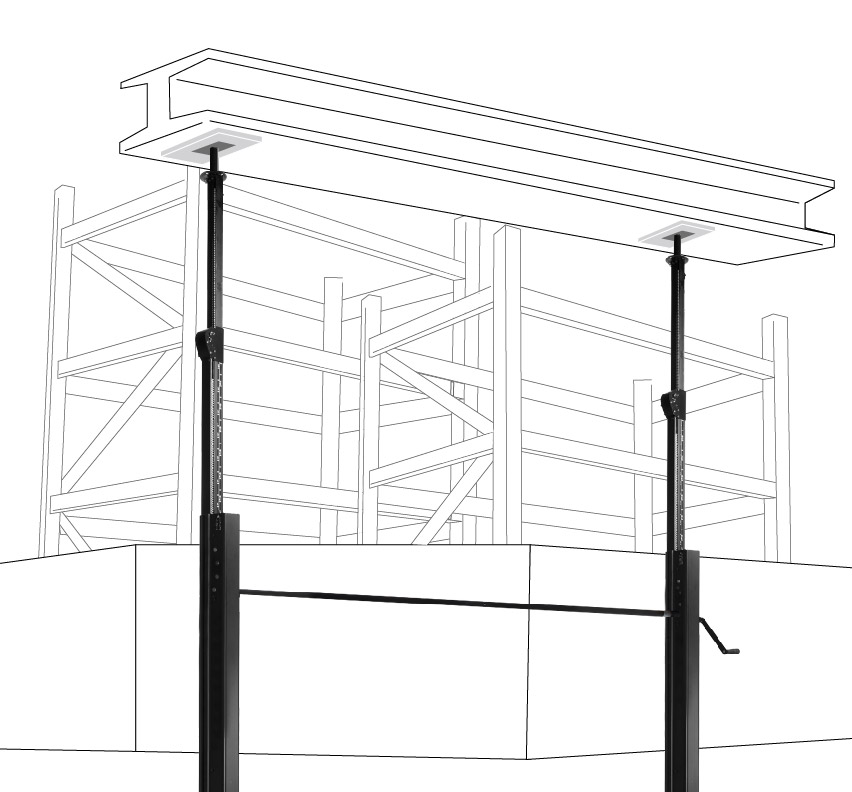

  • Barre de couplage sur mesure: pour opérer 2 mâts simultanément.
