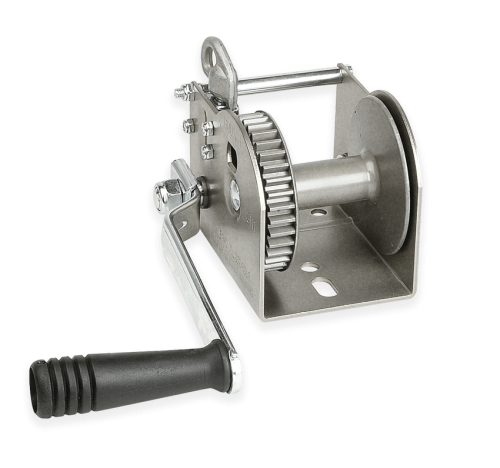

Treuil TA-TPV

Ref.: TATPV

A partir de* 62,90 € TTC
Treuils doté d'une nouvelle génération d'auto-frein haute sécurité.

- Levage jusque 2400kg
- Halage jusque 3000kg
- Double vitesse, Capotage de protection
- Manivelle: fixe, amovible, double, gauche ou droite
- Fixation rapide du câble
2 vitesses Effort<50%
Norme Européenne EN13157-A1

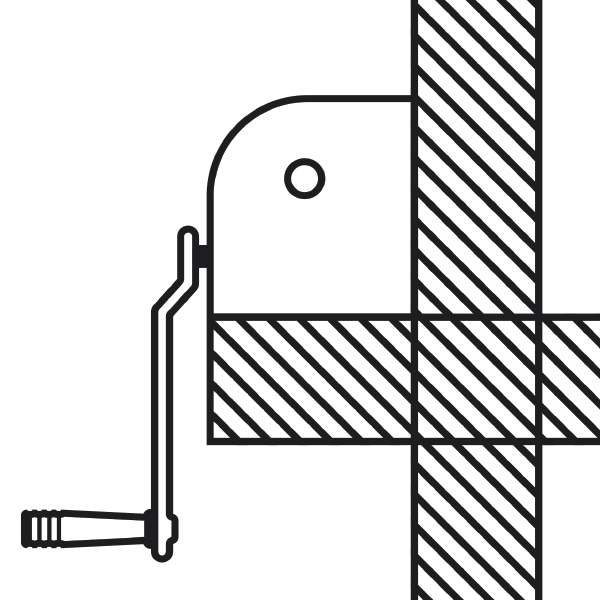

Fixation applique/console
Manivelle amovible

En stock

Validation du modèle Goliath de votre application
Vos résultats
Veuillez remplir le formulaire ci-contre
Imprimer

Le résultat est exprimé pour un effort de 12kg sur la manivelle

Effort maximum recommandé pour un usage régulier.
Image Nom Modèle Valeur d'usage dernière couche Valeur théorique première couche Capacité charge roulante pente 20% Câble 1 Ø (mm) / longueur (m) Type de treuil Prix Goliath-Store* Action
Treuil TR9 PF66201 240kg 485kg 750kg ø5/12m Console/Man. fixe
-
Plus d'infos Devis personnalisé revendeur
Treuil TR9
  • Nombre de vitesses : 1
  • Rapport de réduction 1 : 1/3.5
  • Rapport de réduction 2 : -
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 45mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 240kg
  • Valeur théorique première couche : 485kg
  • Capacité charge roulante pente 20% : 750kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø5/12m
  • câble 2 Ø (mm) / longueur (m) : ø4/20m
  • Masse du treuil : 2.6kg
  • Nbre de treuils par masterpack (pro) : 6
  • Type de treuil : Console/Man. fixe
  • Longueur manivelle (mm) : 250mm
  • Manivelle : Fixe
Treuil TPV900 PF70901 325kg 700kg 1200kg ø6/16m Console/Man. fixe
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV900
  • Nombre de vitesses : 1
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : -
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 54mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 325kg
  • Valeur théorique première couche : 700kg
  • Capacité charge roulante pente 20% : 1200kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø6/16m
  • câble 2 Ø (mm) / longueur (m) : ø5/21m
  • Masse du treuil : 5.1kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Console/Man. fixe
  • Longueur manivelle (mm) : 250mm
  • Manivelle : Fixe
Treuil TPV900 double manivelle PF70960 325kg 700kg 1200kg ø6/16m Maniv. Droite/gauche
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV900 double manivelle
  • Nombre de vitesses : 1 droite/gauche
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : -
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 54mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 325kg
  • Valeur théorique première couche : 700kg
  • Capacité charge roulante pente 20% : 1200kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø6/16m
  • câble 2 Ø (mm) / longueur (m) : ø5/21m
  • Masse du treuil : 5.8kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Maniv. Droite/gauche
  • Longueur manivelle (mm) : 250mm
  • Manivelle : Double
Treuil TPV1200 PF701201 500kg 900kg 1600kg ø7/10m Console/Man. fixe
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV1200
  • Nombre de vitesses : 1
  • Rapport de réduction 1 : 1/9.71
  • Rapport de réduction 2 : -
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 63mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 500kg
  • Valeur théorique première couche : 900kg
  • Capacité charge roulante pente 20% : 1600kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø7/10m
  • câble 2 Ø (mm) / longueur (m) : ø6/13m
  • Masse du treuil : 6kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Console/Man. fixe
  • Longueur manivelle (mm) : 250mm
  • Manivelle : Fixe
Treuil TPV1600 PF701601 560kg 900kg 1700kg ø7/10m Console/Man. amovible
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV1600
  • Nombre de vitesses : 2
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : 1/9.71
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 63mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 560kg
  • Valeur théorique première couche : 900kg
  • Capacité charge roulante pente 20% : 1700kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø7/10m
  • câble 2 Ø (mm) / longueur (m) : ø6/13m
  • Masse du treuil : 6kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Console/Man. amovible
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Amovible
Treuil TPV1600 double manivelle PF701660 560kg 900kg 1700kg ø7/10m Maniv. Droite/gauche
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV1600 double manivelle
  • Nombre de vitesses : 2 droite/gauche
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : 1/9.71
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 63mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 560kg
  • Valeur théorique première couche : 900kg
  • Capacité charge roulante pente 20% : 1700kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø7/10m
  • câble 2 Ø (mm) / longueur (m) : ø6/13m
  • Masse du treuil : 6.2kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Maniv. Droite/gauche
  • Longueur manivelle (mm) : 200mm
  • Manivelle : Double
Treuil TPV2200 PF702201 650kg 1040kg 2200kg ø8/10m Console/Man. amovible
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV2200
  • Nombre de vitesses : 2
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : 1/9.71
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 72mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 650kg
  • Valeur théorique première couche : 1040kg
  • Capacité charge roulante pente 20% : 2200kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø8/10m
  • câble 2 Ø (mm) / longueur (m) : ø7/10m
  • Masse du treuil : 6.7kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Console/Man. amovible
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Amovible
Treuil TPV2200 double manivelle PF702260 650kg 1040kg 2200kg ø8/10m Maniv. Droite/gauche
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV2200 double manivelle
  • Nombre de vitesses : 2 droite/gauche
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : 1/9.71
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 72mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 650kg
  • Valeur théorique première couche : 1040kg
  • Capacité charge roulante pente 20% : 2200kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø8/10m
  • câble 2 Ø (mm) / longueur (m) : ø7/10m
  • Masse du treuil : 6.7kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Maniv. Droite/gauche
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Double
Treuil TPV3000 PF702000 1500kg 2400kg 3000kg ø9/10m Console/Man. amovible
-
Plus d'infos Devis personnalisé revendeur
Treuil TPV3000
  • Nombre de vitesses : 2
  • Rapport de réduction 1 : 1/10
  • Rapport de réduction 2 : 1/21.77
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 80mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 1500kg
  • Valeur théorique première couche : 2400kg
  • Capacité charge roulante pente 20% : 3000kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø9/10m
  • câble 2 Ø (mm) / longueur (m) : ø8/10m
  • Masse du treuil : 20kg
  • Nbre de treuils par masterpack (pro) : 1
  • Type de treuil : Console/Man. amovible
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Amovible
Treuil TA900 PF70902 325kg 700kg 1200kg ø6/15m Applique/Man. amovible
-
Plus d'infos Devis personnalisé revendeur
Treuil TA900
  • Nombre de vitesses : 1
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : -
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 54mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 325kg
  • Valeur théorique première couche : 700kg
  • Capacité charge roulante pente 20% : 1200kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø6/15m
  • câble 2 Ø (mm) / longueur (m) : ø5/22m
  • Masse du treuil : 5.7kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Applique/Man. amovible
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Amovible
Treuil TA1200 PF701202 500kg 900kg 1600kg ø7/10m Applique/Man. amovible
-
Plus d'infos Devis personnalisé revendeur

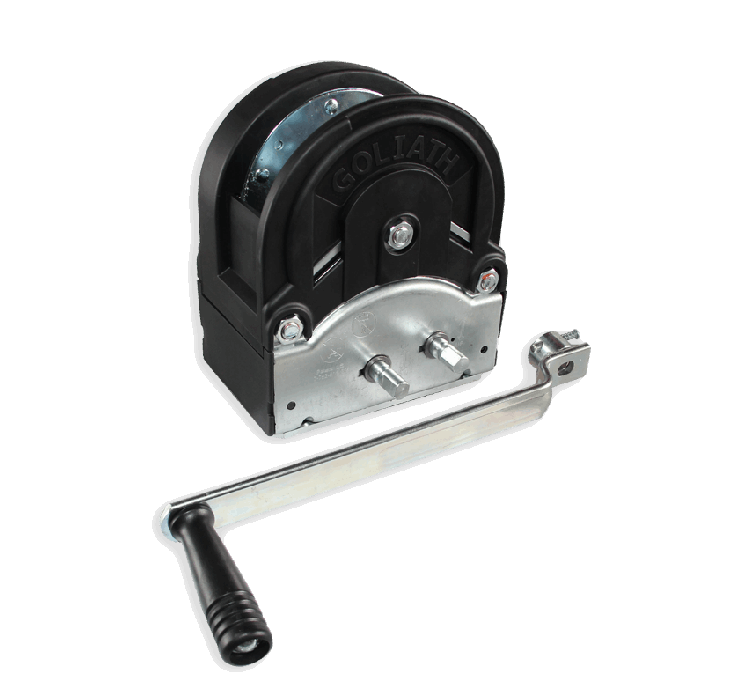

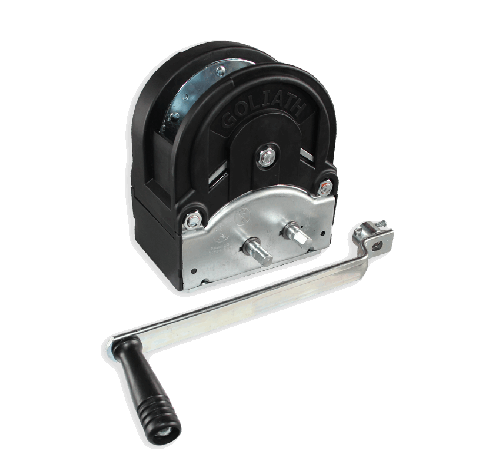

Treuil TA1200
  • Nombre de vitesses : 2
  • Rapport de réduction 1 : 1/4.85
  • Rapport de réduction 2 : 1/9.71
  • Rapport de réduction 3 : -
  • ø du moyeu de bobine : 63mm
  • Frein : Auto-frein
  • Valeur d'usage dernière couche : 500kg
  • Valeur théorique première couche : 900kg
  • Capacité charge roulante pente 20% : 1600kg
  • Poids minimum (KG) : 10kg
  • Câble 1 Ø (mm) / longueur (m) : ø7/10m
  • câble 2 Ø (mm) / longueur (m) : ø6/13m
  • Masse du treuil : 6.6kg
  • Nbre de treuils par masterpack (pro) : 4
  • Type de treuil : Applique/Man. amovible
  • Longueur manivelle (mm) : 290mm
  • Manivelle : Amovible
